Грузовой лифт с остановкой кабины на уровне с полом

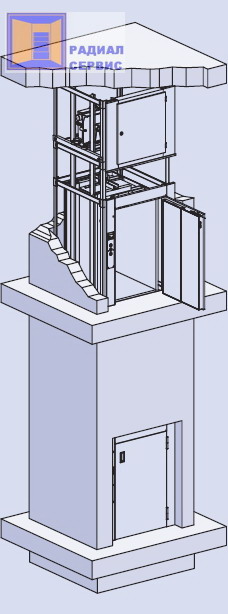

Малый грузовой лифт BKG с распашной дверью
Малый грузовой лифт BKG с распашной дверью с загрузкой на одном уровне с полом грузоподъемностью 100-250кг.
Двери распашные одностворчатые или двустворчатые с открыванием на любую сторону.
Варианты загрузки (вход в кабину):
• Все с одной стороны
• На противоположные стороны 180 градусов
• Под углом 90 градусов
Машинное отделение:
• Верхнее в пределах верхнего этажа
• Верхнее боковое (в случае низкой высоты этажа)
• Нижнее в пределах шахты
Грузоподъемность:
• 100 kg
• 250kg
Скорость движения кабины:
• v = 0.15 m/s
• v = 0.20 m/s
• v = 0.25 m/s
• v = 0.30 m/s
|
 |
Стандартные размеры кабины:
• Ширина min. 400 mm, max. 1000 mm
• Глубина min. 600 mm, max. 1000 mm
• Высота min. 800 mm, max. 1200 mm
Возможные изменения размеров кабины:
• Ширины и Глубины кабины с шагом 50 mm.
• Высоты кабины с шагом 100 mm.
ВНИМАНИЕ: для установки данного типа лифта требуется приямок глубиной мин. 260 мм.

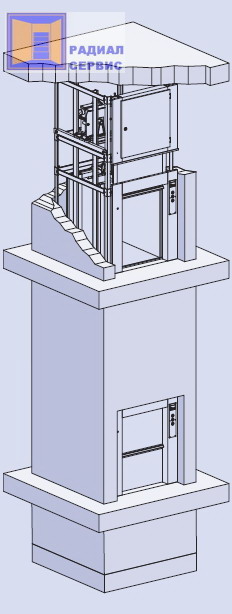

Малый грузовой лифт BKG с гильотинной дверью
Малый грузовой лифт BKG с гильотинной дверью с загрузкой на одном уровне с полом грузоподъемностью 100-250кг.
Двери распашные одностворчатые или двустворчатые с открыванием на любую сторону.
Варианты загрузки (вход в кабину):
- Все с одной стороны
- На противоположные стороны 180 градусов
Машинное отделение:
• Верхнее в пределах верхнего этажа
Грузоподъемность:
Скорость движения кабины:
- v = 0.20 m/s
- v = 0.30 m/s
Стандартные размеры кабины:
- Ширина min. 400 mm, max. 1000 mm
- Глубина min. 600 mm, max. 1000 mm
- Высота min. 800 mm, max. 1200 mm
Возможные изменения размеров кабины:
- Ширины и Глубины кабины с шагом 50 mm.
- Высоты кабины с шагом 100 mm.
ВНИМАНИЕ: для установки данного типа лифта требуется приямок глубиной мин. 430 мм. макс. 730 мм.
|
 |
Каркас шахты
- Для монтажа в имеющуюся на месте шахту
- С крепежными элементами для крепления к корпусу здания
- Для крепления всех узлов подъемника
- С направляющими Т 50/50/5
- С оцинкованными уголками 40/40/4и поясной рамой по периметру шахты
Кабина
- Из оцинкованной листовой стали с прочной несущей рамой
- С прошедшим испытания Союза работников технического надзора ловильным устройством для подъемников в посещаемых людьми помещениях
Шахтные двери грузового лифта
- Из оцинкованной листовой стали, соответствуют стандарту DIN 18090 или 18092
- Элементы управления - в дверной раме в виде кнопочных выключателей короткого хода
- Дверные запоры соответствуют испытательным нормам Союза работников технического надзора

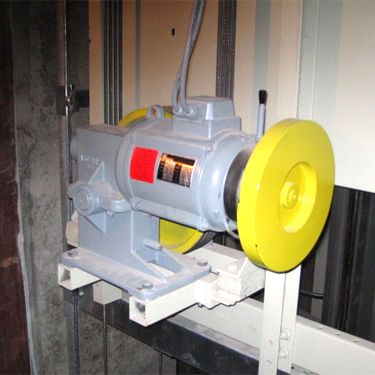

Приводной механизм грузового лифта
- С компактным червячным редуктором и электродвигателем трех
фазного тока
- С однодисковым предохранительным тормозом
- С инерционной массой / аварийным маховиком
- С амортизированной опорной балкой приводного механизма (исключая боковое размещение привода). Привод осуществляется в зависимости от типа подъемника BKG посредством канатоведущего шкива, цепного колеса (звездочки) или тросового барабана.
Упаковка
- Прочные деревянные поддоны, соответствующие требованиям европейских стандартов по качеству
- Атмосферостойкая усаживающаяся пленка
Машинное помещение грузового лифта
- С дверью из оцинкованной листовой стали*
- С предохранительным замком
- С системой освещения:
- штепсельной розеткой, выключателем и ручным светильником
При конструкции с машинным отделением в шахте*
Управление
- Микропроцессор
- Вызов и пуск системы возможен с любой шахтной двери
- Элементы обслуживания в виде кнопочных выключателей короткого хода, выполненных в современном стиле
- Готовый кабельный монтаж с надежной штекерной системой
Дополнительное оснащение грузового лифта
- с отделкой из различных видов нержавеющей стали и платали
- обогрев и освещение кабины
- перемычки кабины подъемника защита от пыли и воды
- взрывозащитное исполнение
- раздвижные двери с электроприводом шахтные каркасы с облицовкой
- из листовой стали
- шахтные каркасы для остекления на объекте
Если в предлагаемом дополнительном объеме поставки Вы еще не выбрали необходимую Вам спецификацию, обратитесь к нам. Мы сделаем невозможное возможным!
Дополнительные типы грузового лифта
- Автоматические подъемники
- Подъемник для перевозки Евро-палетт
- Упрощенный лифт с грузоподъемностью 500 кг
- Судовые подъемники
- Малый подъемник грузоподъемностью до 5 к
